Indux Mechanical

Where it fits

전자기 설계 다음에 오는 질문 — 견디는가

Indux MEC가 자기등가회로로 전자기 설계를 정한다면, Indux Mechanical은 그 결과를 구조·열 관점에서 검증합니다. 전동기 해석에 특화되어 있지만 일반 기계 부품 해석에도 사용할 수 있습니다.

해석 엔진

Indux Mechanical Solver

구조(FEA)와 열전달(FEM) 지배방정식을 푸는 계산 엔진입니다. OpenMP·MPI 병렬 계산을 지원합니다.

전처리기

Indux Mechanical Desktop

CAD 형상 임포트, 메싱, 재료와 경계조건 설정을 담당합니다.

Capabilities

구조해석 (FEA)

열전달 (Heat, FEM)

연성·인터페이스

재료·최적화·병렬

Validation

솔버가 지배방정식을 정확히 푸는지 확인하기 위해 문헌의 닫힌해(closed-form solution)와 계산 결과를 비교했습니다. 실측 데이터가 필요 없는 이론 검증이며, 메시를 세분화할수록 오차가 이론적으로 예상되는 수렴차수만큼 줄어드는지도 함께 확인합니다.

구조

열전달

열응력

열-구조 커플링

합격 기준

매끄러운(non-singular) 검증량 기준 상대오차 1% 미만, 메시 수렴 관측차수가 이론값에 수렴할 것.

특이점은 판정에 쓰지 않습니다

경계조건 접합 코너나 구속 모서리처럼 이론적으로 응력이 발산하는 지점의 단일 최댓값은 신뢰하지 않고, 내부값·중앙값·프로파일로 판정합니다.

현재 상태

DEV 정준 문제 검증은 통과했지만 공개 기능과 지원 범위는 확정 전입니다. Indux MEC의 전자기 설계 결과를 입력받아 구조·열 성능을 검증하는 워크플로로 이어질 예정이며, 현재는 기술 검토와 제한된 PoC를 중심으로 안내합니다.

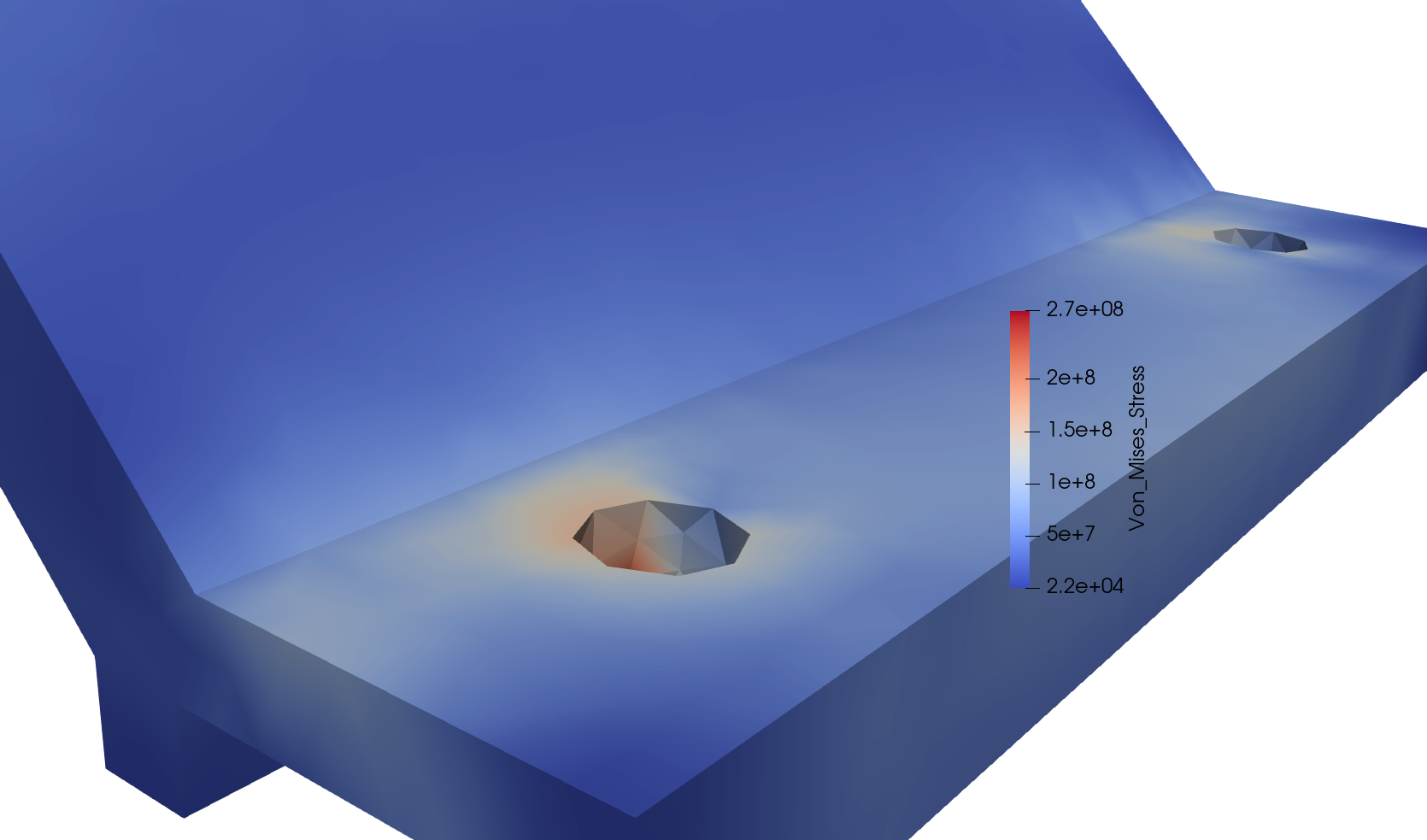

전동기 프레임 열-구조 연성 해석

열전달 해석으로 얻은 온도 분포를 구조해석에 하중으로 전달해, 열팽창에 의한 응력까지 함께 계산한 예시입니다.
